ZH-348-R001油机构抽真空装置

面议
销售热线:
0756-3344338 3344448 3366788

产品介绍

    ZH-348-R001


    油机构抽真空装置 (可以处理油机构中超标的氢气H2)

    箱子尺寸:400x340x290mm

    毛重:21公斤

    操做电压:220-240V/50HZ

    标准配置:

    1 、真空泵, 标称抽吸能力2.5 m³/h
    2 、膜盒真空表,显示范围 0 - 100 mbar
    3 、DN8球阀
    4 、油面观察玻璃
    5 、2米长DN8连接软管
    6 、带M20外螺纹的适配器
    7 、2米长DN8连接软管
    8 、DN8舌部件

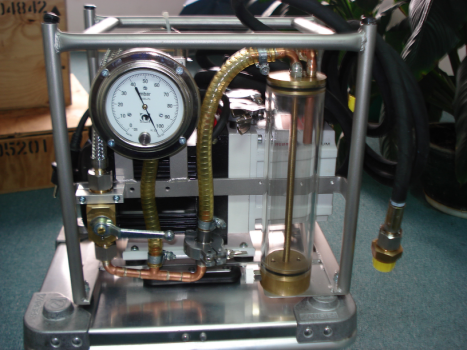

    装置描述:

    该油机构抽真空装置配备有一个带有气镇阀,真空安全阀和交流电电机的真空泵。供货范围也包括带绝缘箱的电机保护断路器,2m长带插头连接软管,DN8球阀和配件。

    真空度可在被安装好的膜盒真空表上读取。

    所有的部件都被安装在一个由不锈钢材料制成的稳定的管形桁架上。为了该装置的运输,特提供一个便携式铝箱作为装置和配件的储存室。

    功能描述:

    该装置允许通过两种不同的方法来对一样本进行抽真空。
    一方面,样品是经过油机构被连接的。如果油出现渗透的话,这将在油面观察玻璃里面形成可见物或者程序被停止进行。可通过排出阀将油排干。
    另一方面,该油机构可被分离在小法兰接头 DN10KF 上。换言之,所提供的软管也可被连接。

    在抽真空之前,确保样品里面无过压。然后,连接样本,开启真空泵且经过通路打开球阀。
    当停止真空泵工作时,通路的球阀必须首先被关闭。
    真空度可在膜盒真空表上读取 (按钮以进行压力测量)。
