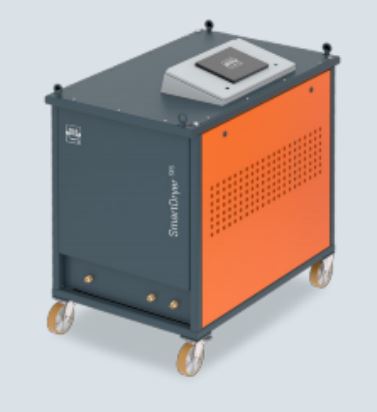

SF6气体微水分解物在线处理装置 HT369

产品介绍

      |SF6 在线干燥净化设 | HT369

      GIS 微水分解物在线处理装置(不停电检修净化干燥 SF6气室)

      发明专利公布号:CN106000022B


      为减少SF6气体因微水及分解物超标而导致不得不停电检修带来的损失,最新开发出可不停电在线处理过滤SF6气室中微水及分解物的在线干燥处理技术,满足客户不停电检修需求; 应用此设备,可达到客户要求的完美的SF6微水和分解物的处理效果。


      1 . 总结构

      设备总体结构( s) : 稳定的框架结构
      版本 带四个固定和可转向轮可固定放置
      运输设备 叉车孔
      连接 一个用于连接气室的DN20接头, 一个用于连接新气瓶的的DN8接头
      操作 7"触摸屏,中英文菜单操作,不同单位可却换选择
      显示仪表 触摸屏数字显示
      操作电压 380 V/ 50 Hz, 3相
      油漆颜色 橙色 ( RAL 2004)


      2、 技术数据

      压缩机 TM 2. 5B 论压缩率1 1 m3/h

      真空泵16m³/h

      干燥滤芯 粒子滤芯(可吸附约300g水及净化HF、SO2、SO2F2、SOF2、SF4等分解物)

      露点测量系统

      控制保护:可通过WAN、LAN、VPN-3G、SIM卡实现智能手机或电脑远程监控操作

      温度补偿


      尺寸

      长: 1200 mm

      宽:   800 mm

      高:   1200 mm

      重量:  375kg


      3、功能

      在线干燥净化
      启动功能: 在气体干燥处理期间,相应的电磁阀被打开, 当达到充气压力后,干燥过滤器阀将被关闭,气体保留在干燥过滤器内。


      终止功能: 达到预设定的时间后, 被干燥的气体被导回气室, 相应的电磁阀被打开和关闭


      摘要
      压缩机可连续运行 800 小时以上, 强大的干燥功能, 干燥滤芯处理 500ppmv 微水浓度到<50ppmv的 SF6气体可达最少 5000 公斤。


      理论依据:在 1000 公斤微水浓度 500ppmv的SF6气体含水量为 60 克,该干燥系统可吸附 300克水和净化HF、SO2SOF2SO2F2SF4及其它分解物。


      首次带电挂网使用:2018年4月9日到20日,在东莞牛山GIS站挂网运行:电压互感器气室微水4月9日:1050ppmv,12小时后降为230ppmv,20日拆机第三方仪器测定微水值为:36ppmv,和设备自带测量结果相同。
