GIL 项目混合气体处理装置 |

产品介绍

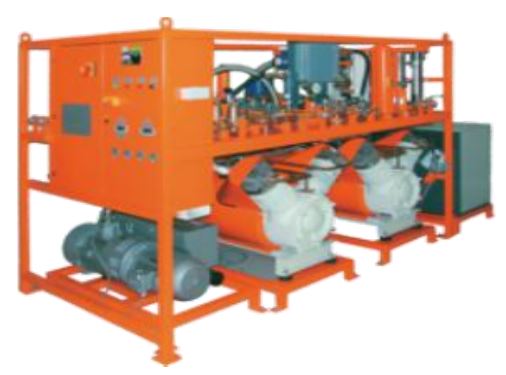

    GIL 项目混合气体处理装置 |



    简述



    . 1.  GIL 项目简述



    此设备通过带有DILO DN40接头的软管连接。

    一个或几个DN40接头(依照容积)被安装在GIL气室上。

     推荐GIL单个气室最大容积约100 m³.



    . 2.  最重要的操作步骤描述



    2.1  充入干燥空气到 GIL测试压力。

    为了 GIL 测试压力,抽入被压缩和干燥的空气.

    此工作被 Z304R03 干燥空气过滤单元实现。

    空气通过几个干式运行的空压机被压缩,然后,空气被充入 GIL 前通过被集成的微型和分粒子过滤器干燥和过滤。



    2.2  GIL 抽真空

    通过 Z300R.. 真空泵单元对GIL进行抽真空,它由真空泵和干式运行升压泵组成,因此, 对预干燥的气体气室可产生 < 1 mbar真空,气室连接件的直径2DN 40. 连接管应该越短越好,抽出的空气被排放到大气中。



    2.3  SF6  N2 的混合和充入

    对于实现此目的, 可以使用Z549R02混合设备或Z305R..混合和充气设备。

    按照所需的混合比例,混合气体在超压下通过压缩机的方式被输入GIL中。

    混合率可被在混合和充入设备的操作面板上修改,从10%-80%

    混合率遵循精度<± 1 % SF6.

    气体混合在充入前被粒子过滤器纯净.

    当充入时,SF6容器充入的重量被K091R54称重装置控制。



    2.4  回收和储存

    混合气体被Z301R..设备回收,它由油润滑的压缩机和旋叶泵组成,将气体送入储存单元。储存单元由几个瓶和相应的连接件组成。K092R01瓶被固定放置。

    依照SF6的纯度(体积百分比) ,气瓶可被充入不同的压力。在回收时最终压力可被达到<1 mbar.



    2.5  混合气体重新充入

    混合气体通过充气装置或者或者Z305R02混合和充气设备,最基本的是储存单元必须被抽空。当充气时,混合气体残留的油雾,水,分解物产品和粒子被纯净。 在充入过程中纯度(百分比)和气体的露点被测量。



    3. 单个设备技术描述:

    3.1  Z301R01  混合回收装置

    高压力压缩机(45.3 m³/h, 0 250  bar)

    旋叶泵 (60 m³/h, < 1 mbar)

    中间储存罐 200 l / 10 bar

    干燥过滤器,粒子过滤器

    连接件DN 40DN 20

    高压连接件接头3/4"

    数字真空表

    固定- 和转向轮,叉车接口

    尺寸: 2000 x 1250 x 1950 mm(x x )

    重量: 1350 kg

    混合气体被通过连接的DN 40DN 20抽出.气体首先通过预过滤单元被过滤掉湿度和粒子, 如果吸入口压力超过 0.1bar, 气体只能被压缩机压缩。

    油过滤器被整合安装在油润滑压缩机的下游避免了油进入储存单元。

    旋叶泵在压力< 0.1 bar时自动启动,混合气体流过压缩机。最终回收压力<1mbar.









    3.2  Z300R.. 带有罗茨泵的真空泵单元

    - 例如Z300R02 -

    真空泵200 m³/h

    前置泵 (罗茨泵) 500 m³/h

    在抽入端被DN40电磁阀关闭

    数字真空显示 (0 100 mbar)设备监控

    连接接头 2 DN 40, DN 20

    尺寸大约1200 x 800 x 1310 mm XX

    重量大约 500 kg

    功耗:大约 6.5 kW

    真空泵在大气压下启动运行,将空气送到外面。此设备通过一个DN40电磁阀实现超压保护。 如果有一个0.2bar或更高的超压, 电磁阀不会被打开, 设备显示故障。在抽真空过程中,通过短时间按按钮,可关闭真空泵上游电磁阀用于压力测试,以便测量到静态的压力。





    3.3  Z549R02  气体混合装置

    混合装置装备有各每种气体的连接。

    SF6通过一个可调的蒸发器从液态变成气态。

    2种气体在混合室被均匀混合,SF6N2流量调节和控制也在混合室中。混合气体百分比和压力被在混合室的下游控制。如果有不可接受的值时,单元将停止并显示错误信息。 混合气体体积百分比可被调节从10 % 80 % SF6.体积比和所需的充气压力可以在操作面板上调整和设置。

    混合气体被安装的干运行压缩机压缩到所需的压力。

    如果充气压力到达设定值,充入程序将自动停止。充入压力可被调到从1.2 9.9 bar 超压

     Z549R02  混合装置

    干运行压缩机 TM 2.5带有附加冷却器

    带有附加的冷却

    中间储存罐

    混合室

    蒸发器K032R01

    带控制阀的流量调节

    带有气体返回系统的纯度(体积百分比)测量

    尺寸: 1700 x 900 x 1300 mm(x x )

    重量: 540 kg

    功率: 大约 8.5 kW







    3.4  Z304R01  干燥空气制备单元

    3个干运行空气压缩机,每个15 m3/h 10 bar

    压缩空气自身产生吸附式干燥剂。

    微型和子微粒子过滤器

    尺寸大概: 2200 x 1200 x 2000 mm(长XX高)

    电气连接: 大概 13 kW

    重量: 大约 700 kg

    设备包含 3个干运行空气压缩机,总交付率大概45 m³/h, 最大超压10 bar.空气被干燥到一个 < -49 °C的压力露点。

    在空气被干燥前,通过一个二次冷却器冷却到室温。粒子被几个粒子过滤器可靠地分离出来.精确的压力表显示出设备准确的充入压力。







    3.5 K092R01瓶堆

    对于20% SF6 80% N2 混合气体在较高SF6百分比,依照DrBehV,最大的充入压力为200 bar

    最大容量: 120 norm-m³

    净重 1000 kg

    尺寸大约 960 x 725 x 1920 mm(x x )

    测试压力: 450 bar

    连接器: M19x1.5 LH

    瓶用于储存 SF6-N2 混合气体.

    在百分比高于20 % SF6,充气压力依照压力罐的指示必须被减小,瓶已经被注册用于道路运输.





    3.6  B148R03  移动式预过滤单元

    尺寸: 大约. 700 x 700 x 1000 mm (x x )

    干燥过滤器(大约. 30 kg 充入材料)

    粒子过滤器

    假如气体存在潜在的干扰或干燥气室,此过滤单元被设计用于预过滤气体,湿度和其它分解物被大量吸收,吸收容量对于水大概1000g. 预过滤单元只有在滤芯及时更改的情况下才能确保过滤的可靠性。





    3.7  K091R54  SF6容器称重装置

    称重范围: 10 - 1500 kg

    单位基增: 0.5 kg

    尺寸: xx: 1150 x 950 x 775

    重量: 85 kg

    皮重补偿单元

    带有电源供应的电池操作







    3.8  移动式真空表

    测量范围: 1x10 -3 bis 1000 mbar

    电源供应: 230 V AC

    数字显示

    带有电缆连接的传感器

    用于检测和检测 GIL真空



    4.  设备的建造和控制
    单个设备被安装在一个稳固的管状钢架上,所有设备可以移动,设备安装有固定可操控的轮子,大多数带有吊车和叉车眼,管道安装DN 40并带有DILO连接器,安装的压力罐依照TÜV规程装有安全阀和表。设备的操作人员有责任对压力罐和瓶进行进一步的压力测试。 压缩机和旋叶泵被装有压力开关或触点保护表、安全阀和热电偶 (过热保护).
