氙气(Xenon-gas)气体处理装置Z820R01

产品介绍

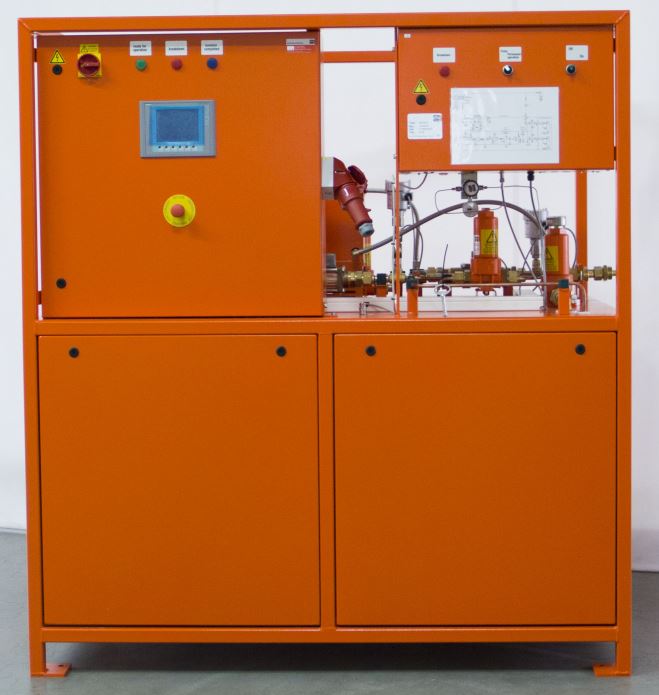

    氙气(Xenon-gas)气体处理装置


    Z820R01


    该设备的设计用于从气室中回收和储存被混合的氙气。气室可用空气或者混合氙气进行冲洗。

    每次回收和充气操作过程中,氙气经过滤器进行干燥和净化。

    不要使用该回收车排泄和压缩液态或者其它气体。


    维护车的结构

    带噪音绝缘的金属框架

    压缩机

    用于回收的抽吸泵

    用于抽真空的抽吸泵

    气体冷却器 (2 )

    粒子过滤器 / 干燥过滤器

    电子控制


    金属框架:

    该框架是用金属片构造。该副架是绝缘的,用于减少噪音。

    它的设计用于叉车装卸的规定。


    压缩机:

    该压缩机是干式运行,且完全无油操作。

    压缩机的机架绝对气密(不透气设计)的,其保养仍可以很容易的完成。工作中的过压由一个减压阀和压力传感器来控制。

    抽吸泵用于回收气体:

    抽吸泵回收的气体可以低至 pa 1 mbar(绝对值)抽吸泵是干式运行型,且为完全无油操作。它可以保护在不被允许的条件操作的压力开关、压力传感器、电磁阀和调节阀。抽吸泵只在大约Pe = 0.1 bar的压力下自动打开

    抽吸泵用于抽真空:

    抽吸泵抽真空可低至 pa 1 mbar(绝对值)。抽吸泵是干式运行型,且为完全无油操作。为了避免真空泵的任何受损,必须进行过压保护。如果抽吸端没有过压,真空泵上方的电磁阀只能打开。

    气体冷却器:

    气体冷却器安装在输入和输出口,它由一个风扇和一个冷却旋管组成。每次气体处理过程中,由于气体被冷却,因此可以延长设备集成的其他部件的寿命。

    粒子过滤器 / 干燥过滤器:

    氙气气体由安装在系统中的粒子过滤器净化,或由干燥过滤器干燥。

    每一次的氙气气体处理过程中,氙气气体都会经过这些过滤器。

    电气控制:

    电源通过一个16ACEKON插头供应。

    (正确的相序由相位旋转方向监控装置和检查)

    设备通过控制柜中的主开关打开和准备操作

    所有元件都被断路器进行保护。

    电气控制被装配带有可编程控制器。

    控制电路被230VAC24V DC供电。

    所有其它电气部件(电流接触器、等)均为230V AC

    两种电压(24V DC230V AC)均由相连接变压器或电源单元产生。


    尺寸/技术参数


    长度: mm

    宽度: mm

    高度: mm

    净重:

    1700

    1100

    1900

    698 kg


    压缩机:

    理论递送速度:

    最大终压 pe

    最大压差

    3.2 m³/h

    50 bar

    49 bar

    声音等级: < 60 dB(A)

    : 橙色 RAL 2004

    工作电压: 详见铭牌

    所允许的环境温度: 0 ~ 40°C
