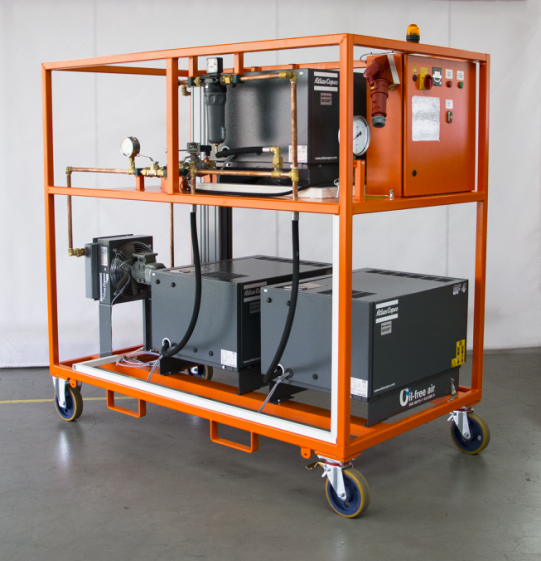

Z304R01压缩空气处理装置

产品介绍

    Z304R01

    压缩空气处理装置


    尺寸 / 术数

    长度:2000mm

    宽带:1090mm

    高度:1960mm

    净重:754kg


    所安装的部件:

    压缩空气压缩机:

    递送速度

    最大终压pe.

    3x

    3x 15m³/h = 45 m³/h

    10 bar



    油漆: 橙色 RAL 2004

    电气连接:

    工作电压: 400V, 50Hz

    保险丝保护: 最小32 A 延时

    电缆直径: 最小 6 mm²



    压缩空气处理装置由以下部件组成:

    电子控制:

    电源由安装在控制柜里的插座供应。

    所有操作键或显示灯都带有标记且安装在控制柜内。万一设备出现故障,信号灯闪烁。

    开启控制柜门上的主开关后,设备处于准备操作状态。

    所安装部件的运行时间通过计时器进行显示。

    所有元件都由断路器保护。

    所有其它电子元件(电流接触器、工作计时器、温度调节器等)均为230V AC

    控制电压(230V AC产生自电源电压,并与变压器或电源相连接。


    压缩机:

    压缩机的输出压力过高,通过压力开关和安全阀进行保护。由于过压,如压缩机关闭,功能需要重新启动。

    涡旋压缩机抽吸空气,且提供由过滤器净化及空气冷气器冷气的无油压缩空气。

    该空气冷却器配备有自动冷凝水排放。


    微型过滤器

    所安装的微型和亚微型过滤器允许净化空气,是最好的过滤器。


    吸附式干燥剂

    吸附式干燥剂用于干燥压缩空气至露点 < -15 °C。它由两个充满干燥剂的滤锥(滤塔)组成。当一个滤芯永于干燥时,另外一个滤芯被进行再生。它们通过一个内部时钟计时器进行转换。

    通过一个压力减压阀,干燥剂一直保持最佳的操作压力。


    基本信息:

    所有部件包括电子控制柜和所有的调节部件都安装在一个稳定的框架内。

    该设备配备有一个用于释放压力的DN40球阀。

    所有操作元件和控制监测系统都铺排在前面板上。

    通过精密压力表来显示充气压力。

    操作图安装在电气柜的门上。
